PMS9103M 空气质量监测器与多渠道通知

概览

本示例展示了如何解析 PMS9103M 颗粒物传感器的数据，并在 PM2.5 浓度超过安全阈值时，通过多个通知渠道发送警报。它展示了 CycBox 的以下功能：

基于帧的协议解码 —— 使用内置的帧编解码器（frame codec），支持前缀、长度字段和校验和验证
二进制负载解析 —— 从原始传感器数据中提取多个 uint16 大端（big-endian）数值
多渠道通知 —— 同时通过 Discord webhook、ntfy 推送通知和 SMTP 邮件发送警报
基于滞后（Hysteresis）的警报 —— 使用高/低双阈值来避免通知频繁波动

这是环境监测中的一个常见模式，即需要根据空气质量数据触发跨多个通信渠道的实时警报。

场景

一个 PMS9103M 颗粒物传感器通过串口（例如 /dev/ttyUSB0）连接，并以 9600 波特率持续流式传输数据帧。要求如下：

使用前缀检测、长度字段解析和校验和验证来接收并验证传感器数据帧
从二进制负载中解析所有 PM 浓度值（PM1.0, PM2.5, PM10）和颗粒计数
当 PM2.5 超过 75 ug/m3 时，通过 Discord、ntfy 和邮件发送警报
当 PM2.5 降至 35 ug/m3 以下时，发送恢复通知
使用滞后机制防止数值在阈值附近波动时重复发送通知

PMS9103M 帧格式

字段	大小	描述
前缀	2 字节	`0x42 0x4D` ("BM")
长度	2 字节	uint16 大端，负载 + 校验和的长度
负载	26 字节	传感器数据 (13 x uint16 大端值)
校验和	2 字节	前缀 + 长度 + 负载的 Sum16 大端和

PMS9103M 负载结构

所有数值均为 uint16 大端：

字节偏移	描述
0-1	PM1.0 浓度 (CF=1)，单位 ug/m3
2-3	PM2.5 浓度 (CF=1)，单位 ug/m3
4-5	PM10 浓度 (CF=1)，单位 ug/m3
6-7	PM1.0 浓度 (大气环境下)，单位 ug/m3
8-9	PM2.5 浓度 (大气环境下)，单位 ug/m3
10-11	PM10 浓度 (大气环境下)，单位 ug/m3
12-13	每 0.1L 空气中 >0.3um 的颗粒数
14-15	每 0.1L 空气中 >0.5um 的颗粒数
16-17	每 0.1L 空气中 >1.0um 的颗粒数
18-19	每 0.1L 空气中 >2.5um 的颗粒数
20-21	每 0.1L 空气中 >5.0um 的颗粒数
22-23	每 0.1L 空气中 >10um 的颗粒数

CF=1 数值是工厂校准的标准颗粒浓度。大气环境数值针对环境条件进行了修正，通常用于空气质量评估。

配置

CycBox 配置了一个串口连接，使用帧编解码器处理 PMS9103M 二进制协议：

{
  "version": "1.8.1",
  "name": "带通知功能的 PMS9103M 空气质量监测器",
  "description": "解析 PMS9103M 传感器数据，并通过 Discord、ntfy 和 SMTP 发送 PM2.5 警报",
  "configs": [
    {
      "app": {
        "app_transport": "serial",
        "app_codec": "frame_codec",
        "app_transformer": "disable",
        "app_encoding": "UTF-8"
      },
      "serial": {
        "serial_port": "/dev/ttyUSB0",
        "serial_baud_rate": 9600,
        "serial_data_bits": 8,
        "serial_parity": "none",
        "serial_stop_bits": "1",
        "serial_flow_control": "none"
      },
      "frame_codec": {
        "frame_codec_prefix": "42 4d",
        "frame_codec_header_size": 0,
        "frame_codec_tailer_length": 0,
        "frame_codec_suffix": "",
        "frame_codec_length_mode": "u16_be",
        "frame_codec_fixed_payload_size": 32,
        "frame_codec_length_meaning": "payload_checksum",
        "frame_codec_checksum_algo": "sum16_be",
        "frame_codec_checksum_scope": "prefix_header_length_payload"
      }
    }
  ]
}

帧编解码器设置

参数	值	描述
`frame_codec_prefix`	`42 4d`	PMS "BM" 起始字节
`frame_codec_length_mode`	`u16_be`	2 字节大端长度字段
`frame_codec_length_meaning`	`payload_checksum`	长度包含负载 + 校验和字节
`frame_codec_checksum_algo`	`sum16_be`	Sum16 大端校验和
`frame_codec_checksum_scope`	`prefix_header_length_payload`	校验和覆盖除校验和自身外的整个帧

帧编解码器会自动处理所有成帧工作 —— 前缀检测、基于长度的提取和校验和验证。Lua 脚本仅接收经过验证的 26 字节负载。

Lua 脚本逻辑

该脚本在 on_receive() 中解析传感器数据，并使用基于滞后的阈值检查来触发通知。

通知配置

-- PM2.5 阈值 (ug/m3)
local PM25_HIGH_THRESHOLD = 75   -- 当 PM2.5 超过此值时发送警报
local PM25_LOW_THRESHOLD  = 35   -- 当 PM2.5 降至此值以下时发送恢复通知

-- Discord webhook
local DISCORD_WEBHOOK_URL = "https://discord.com/api/webhooks/YOUR_WEBHOOK_ID/YOUR_WEBHOOK_TOKEN"
local DISCORD_USERNAME = "CycBox 空气监测器"

-- ntfy 推送通知
local NTFY_TOPIC = "cycbox_air_quality"

-- SMTP 邮件
local SMTP_CONFIG = {
    server   = "smtp.gmail.com",
    port     = 587,
    tls      = "starttls",
    username = "your-email@gmail.com",
    password = "your-app-password",
    from     = "your-email@gmail.com",
    to       = "recipient@example.com",
}

运作原理

1. 负载解析 (on_receive)

function on_receive()
    local payload = message.payload

    if #payload ~= 26 then
        return false
    end

    -- 解析 PM 浓度 (CF=1)，单位 ug/m3
    local pm1_0_cf1 = read_u16_be(payload, 1)
    local pm2_5_cf1 = read_u16_be(payload, 3)
    local pm10_cf1  = read_u16_be(payload, 5)

    -- 解析 PM 浓度 (大气环境下)，单位 ug/m3
    local pm1_0_atm = read_u16_be(payload, 7)
    local pm2_5_atm = read_u16_be(payload, 9)
    local pm10_atm  = read_u16_be(payload, 11)

    -- 解析每 0.1L 空气中的颗粒数
    local particles_0_3um = read_u16_be(payload, 13)
    local particles_0_5um = read_u16_be(payload, 15)
    -- ... (共 6 个颗粒大小区间)
end

验证负载长度（帧编解码器剥离前缀、长度和校验和后应为 26 字节）
使用 read_u16_be(payload, offset) 提取所有 13 个 uint16 大端值
CF=1 是出厂校准值；大气环境值是经过环境修正的值

2. UI 图表展示

    message:add_int_value("PM1.0-CF1", pm1_0_cf1)
    message:add_int_value("PM2.5-CF1", pm2_5_cf1)
    message:add_int_value("PM10-CF1", pm10_cf1)
    message:add_int_value("PM2.5-ATM", pm2_5_atm)
    -- ... 所有 12 个值都已添加，用于实时图表绘制

所有解析后的数值都通过 message:add_int_value() 添加到消息元数据中，用于 UI 实时图表绘制

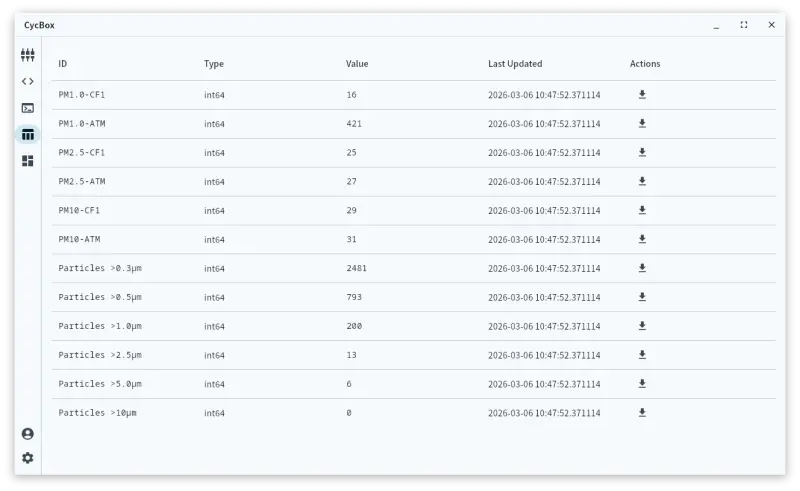

空气质量数据

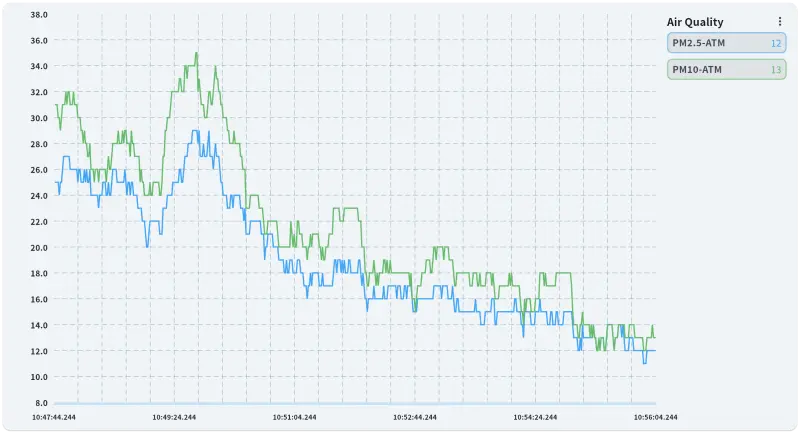

空气质量图表

3. 基于滞后的警报

local alert_state = "normal"

    if alert_state == "normal" and pm2_5_atm > PM25_HIGH_THRESHOLD then
        alert_state = "alert"
        send_high_alert(pm2_5_atm)
    elseif alert_state == "alert" and pm2_5_atm < PM25_LOW_THRESHOLD then
        alert_state = "normal"
        send_recovery_alert(pm2_5_atm)
    end

使用两个阈值（高=75，低=35）创建一个滞后区间
只有当 PM2.5 升至 75 ug/m3 以上时才触发一次警报
只有当 PM2.5 降至 35 ug/m3 以下时才触发一次恢复
当数值在两个阈值之间波动时，不会重复发送通知

4. 多渠道通知

每条警报都同时通过三个渠道发送：

-- Discord webhook
discord_send_async(DISCORD_WEBHOOK_URL, msg, DISCORD_USERNAME, nil)

-- ntfy 推送通知
ntfy_send_async({
    topic    = NTFY_TOPIC,
    message  = msg,
    title    = "PM2.5 高浓度警报",
    priority = "high",
    tags     = "warning,skull",
})

-- SMTP 邮件
smtp_send_async({
    server   = SMTP_CONFIG.server,
    port     = SMTP_CONFIG.port,
    tls      = SMTP_CONFIG.tls,
    username = SMTP_CONFIG.username,
    password = SMTP_CONFIG.password,
    from     = SMTP_CONFIG.from,
    to       = SMTP_CONFIG.to,
    subject  = string.format("PM2.5 警报: %d μg/m³", pm2_5_value),
    text     = msg,
})

所有三个通知均异步发送（带有 _async 后缀），因此不会阻塞传感器数据处理
Discord 使用带有自定义用户名的 webhook URL
ntfy 支持优先级和表情标签
SMTP 支持用于安全邮件传输的 STARTTLS

警报流程图

PM2.5 数值
    |
    |  ──── 75 ug/m3 ──── 高阈值 ──── 触发警报 ────→ "alert" 状态
    |                                                │
    |         (此区间内不重复发送通知)                 │
    |                                                │
    |  ──── 35 ug/m3 ──── 低阈值 ──── 触发恢复 ────→ "normal" 状态
    |

通知示例

高浓度警报消息：

PM2.5 警报：82 ug/m3 (阈值: 75 ug/m3)。空气质量不健康！

恢复消息：

PM2.5 恢复：28 ug/m3 (阈值: 35 ug/m3)。空气质量已恢复正常。

查看 GitHub 上的完整示例脚本。
