介绍

CycBox 是一个强大且高度可扩展的 IoT 调试工具包，旨在帮助开发人员和工程师进行 **IoT 设备开发、协议分析、故障排查和自动化测试 **。 它支持多种通信协议，提供高效的用户界面和灵活的数据可视化方法。同时支持通过 Lua 脚本扩展功能，以满足各种场景的调试需求。

主要功能​

  • 多协议支持：支持 Serial、TCP、UDP、MQTT、WebSocket 等多种协议，并且支持同时配置多个连接。
  • 高性能：具有 1ms 高精度计时器和低响应延迟（< 1ms）。
  • 灵活配置：支持可配置的数据收发流程，包括 AT 命令和 Modbus RTU 等标准协议，以及自定义消息帧结构。
  • 脚本支持：使用 Lua 脚本实现消息处理和响应，或编排复杂的自动化调试工作流程。
  • 高效 UI：界面根据协议类型优化数据展示形式和消息发送接口，包含搜索高亮和十六进制转换等实用功能。
  • 数据完整性：内置校验和算法，能够自动为发送数据添加校验位，并验证接收数据。
  • 数据可视化：仪表板支持图表绘制、快照捕获和数据导出。
  • 自动化：支持定时发送和命令序列配置，实现复杂调试流程的一键执行。
  • 跨平台：支持 Windows、Linux 和 Android。
  • WASM 插件：支持通过 WebAssembly 插件扩展编解码器、数据转换器等核心模块（实验性功能）。
  • MCP 接口：提供 MCP 接口，便于 AI Agent 集成用于调试（实验性功能）。

系统架构​

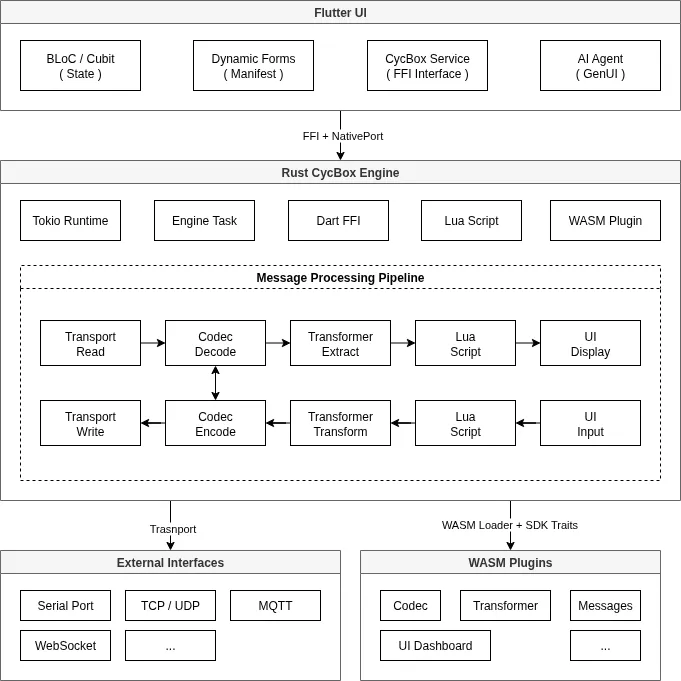

CycBox 采用 Flutter + Rust 的技术栈。界面采用 Flutter 构建，确保跨平台的一致用户体验，而核心模块使用 Rust 编写，以实现高性能和安全性。 系统架构如下所示：

架构

CycBox 中的数据收发流程由以下模块组成：

  1. 传输层：负责与外部设备或服务的数据交互。
  2. 数据编解码：处理来自传输层的字节流的解包和封包。
  3. 消息转换：根据特定设备协议从消息体中提取数据字段，或将数据字段组装成消息体。
  4. Lua 脚本：灵活的"粘合"层，用于实现复杂的消息处理和响应逻辑。

传输层​

传输层处理与外部设备或服务的交互。CycBox 支持基于流的传输层（如 Serial 和 TCP）以及基于消息的传输层（如 MQTT 和 WebSocket）。

传输层

数据编解码​

CycBox 设计用于支持基于流和基于消息的两种协议。对于数据流，CycBox 采用编解码机制来分割和组装数据：

  • 解码器：根据协议规则将数据流分割成独立的消息包（Messages），然后传递给上层进行处理。
  • 编码器：将上层消息转换为字节流，并根据协议规则发送。

CycBox 包含多个内置编解码器，并支持通过 WebAssembly 插件自定义编解码器。

  • 透传（直通）：直接传输和接收数据，无需任何编码或解码。
  • 行编解码器：根据换行符分割消息包，适用于文本协议。
  • 超时编解码器：适用于没有特定帧结构但消息传输间隔固定的场景。
  • 帧编解码器：提供灵活可配置的数据帧结构，支持前缀、报头、长度和校验和等字段。它能自动使用选定的算法验证帧数据，并在传输时添加校验和数据。
  • AT 指令编解码器：为基于 AT 命令集的设备调试而设计，支持常见 AT 命令格式的解析和封装。
  • Modbus RTU：内置 Modbus RTU 协议解析和数据验证；发送数据时自动添加校验和。
  • Modbus TCP：内置 Modbus TCP 协议解析。
  • WebAssembly 插件：允许用户通过 encode/decode 接口实现自定义编解码器，以满足复杂的协议需求。

编解码

数据转换​

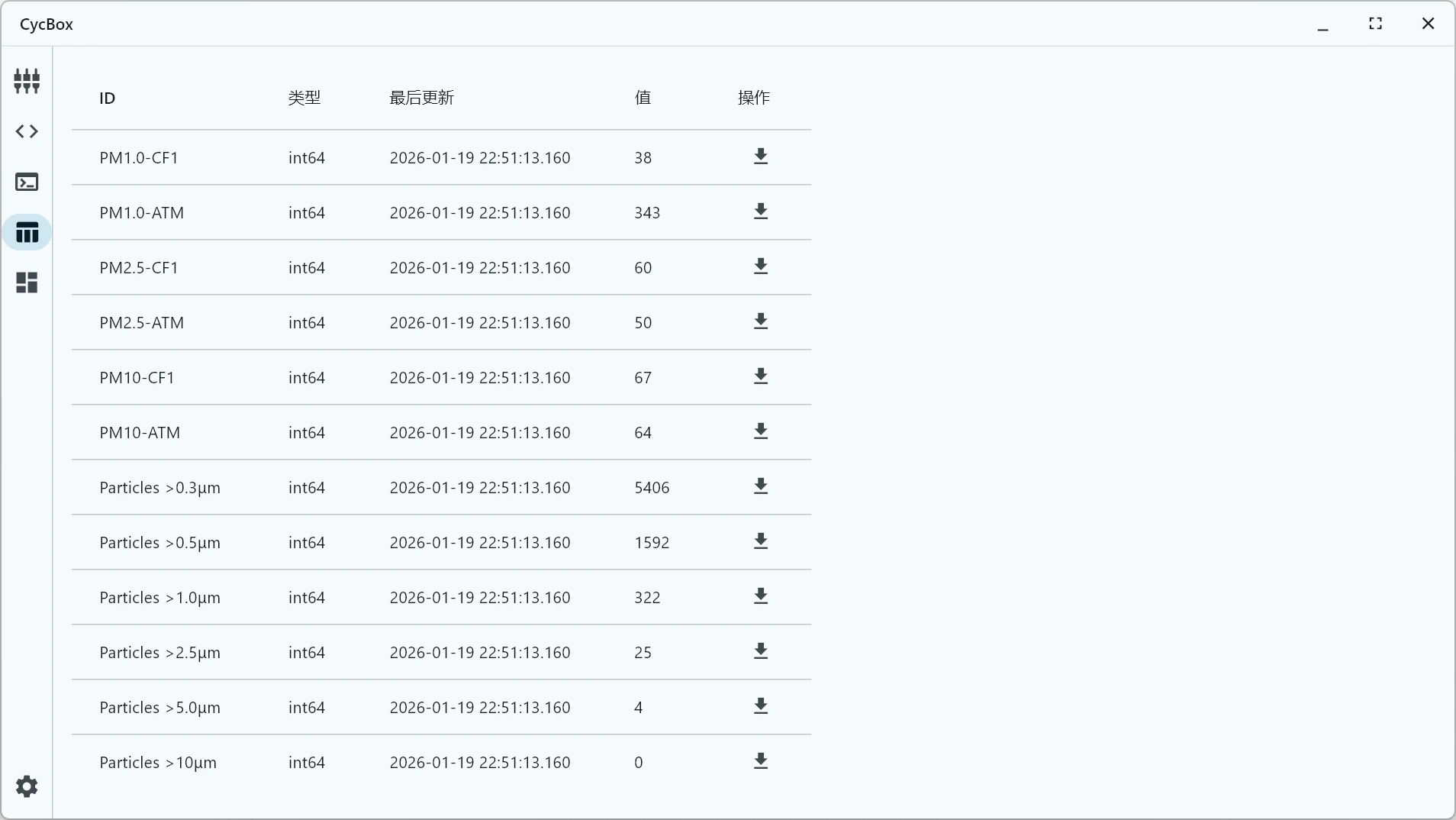

数据转换模块负责从消息包（Messages）中提取数据字段转换为数值，或将数值组装成消息包。CycBox 为数据转换提供三个响应时间点：

  • 编解码器：除了解包和封包外，编解码器还可以为特定协议（例如 Modbus）将数据字段提取为数值。
  • 数据转换器：为常见格式（如空格分隔的数值文本、JSON 文本等）提供的内置转换器。
  • Lua 脚本：CycBox 使用 Lua 脚本为特定设备提供数值解析和转换操作。

数据转换

可视化图表​

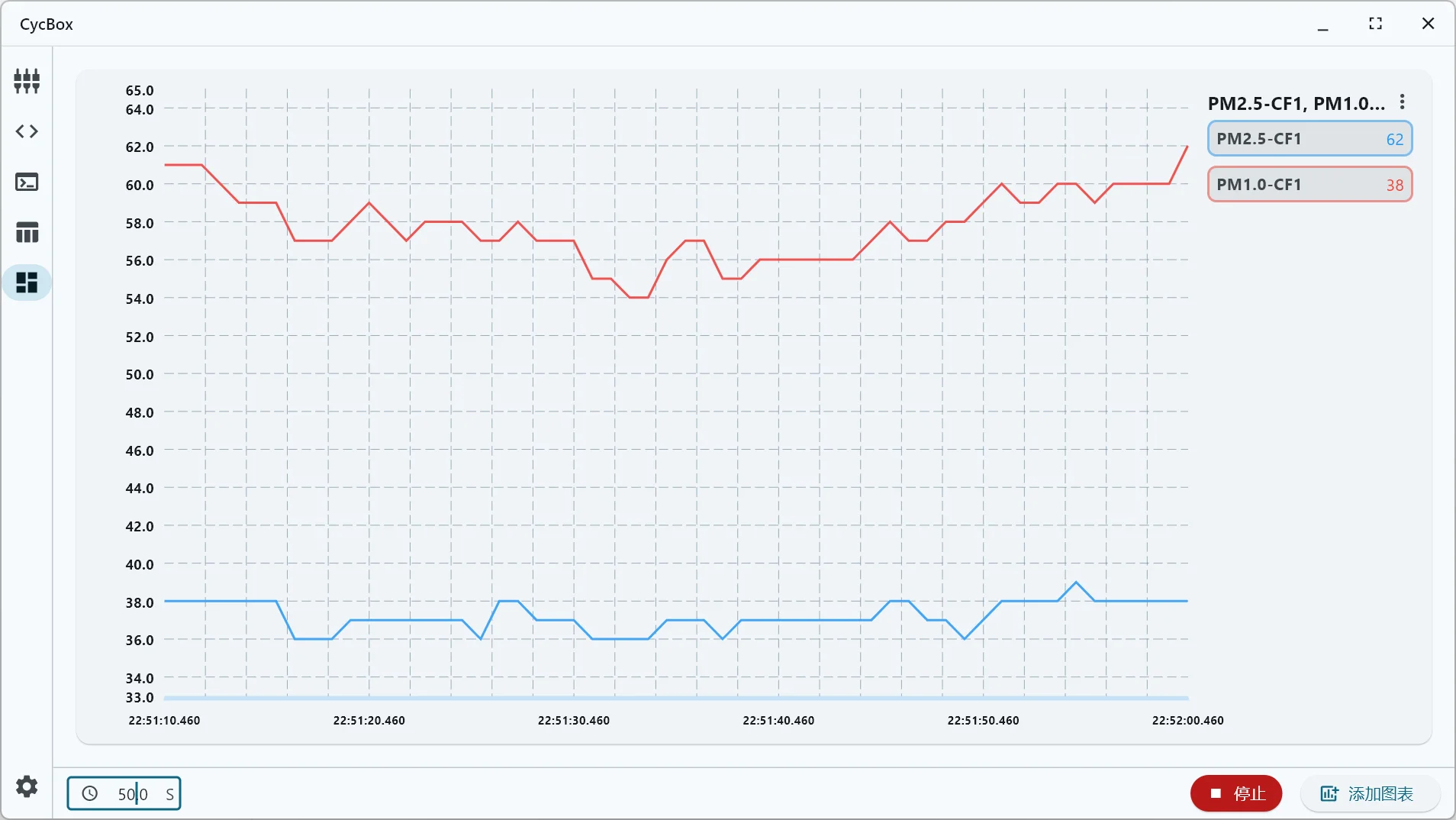

可视化图表功能允许用户配置 UI，将接收到的数值转换为物理量，并使用折线图实时显示。用户还可以对图表进行快照或将数据导出为 CSV 文件用于离线分析。

可视化图表

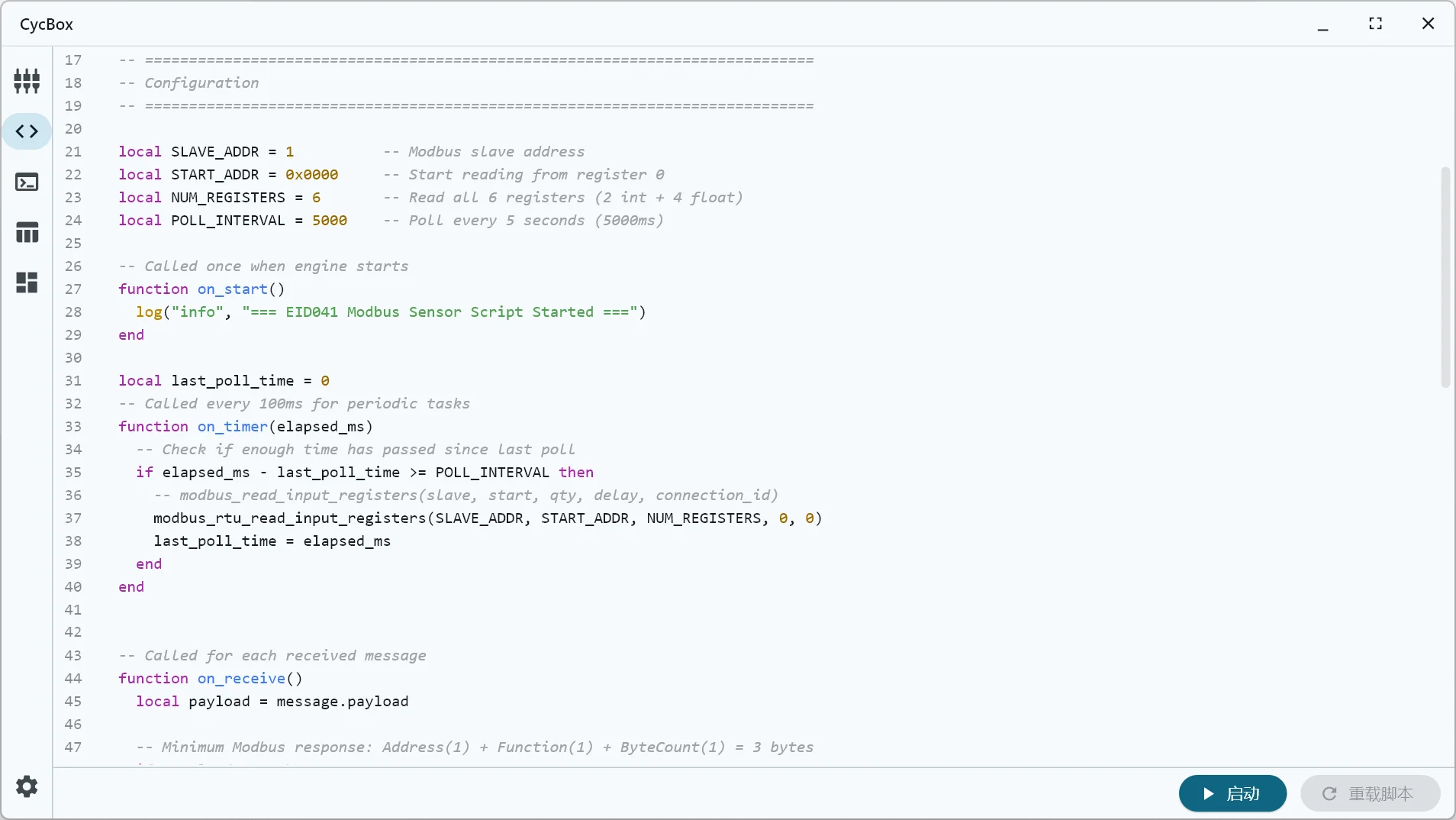

Lua 脚本​

CycBox 支持 Lua 脚本来实现复杂的消息处理和自定义功能。

通常，Lua 脚本用于读取消息帧数据并将其解析为数值，或根据接收内容动态生成响应消息。它们还可以基于计时器事件和延迟发送 API 实现复杂的自动化调试工作流程。

Lua 脚本

MCP 接口​

CycBox 通过命令行应用 cyc 提供 MCP（消息控制协议）接口，便于与 AI Agent 等外部系统的集成以进行调试。 cyc 命令支持通过 YAML 配置启动服务，并为特定协议提供消息收发接口。（注意：MCP 功能目前处于测试阶段。如需使用，请联系 yplam@yplam.com 获取试用。）
